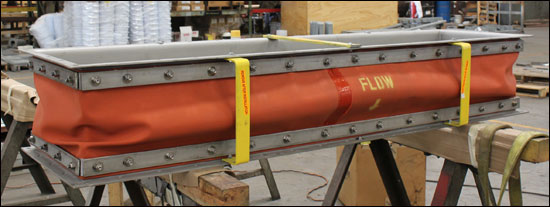

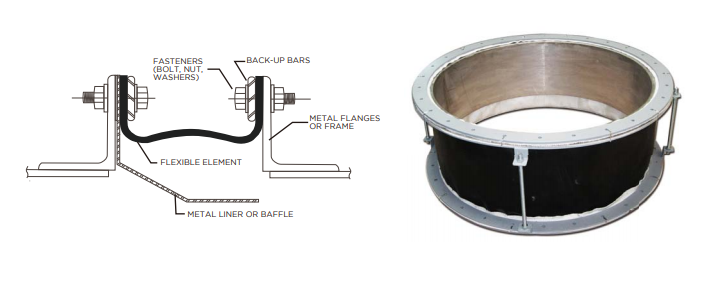

EXPANSION JOINT FABRIC

PT.Atro Indonesia Gemilang adalah salah produsen yang expansion joint fabric di Indonesia yang sudah dipakai diberbagai industri besar seperti, PJB, Wlimar, , Petronas, Tjiwi Kimia dan industri besar lain. Sekedar informasi Expansion Joint Fabric sering di gunakan pada sambungan pipa atau ducting gas atau udara yang mempunyai tekanan yang rendah dibawah 1 Atm. Expansion Joint fabric (EJF) dirancang untuk menghilangkan tegangan/stres dalam sistem saluran pipa atau ducting dengan menyerap gerakan yang disebabkan oleh perubahan termal. Expansion Joint Fabric juga berfungsi sebagai peredam getaran dan juga berfungsi untuk menyeimbangkan ketidaklurusan kecil antar pipa yang berdekatan.

Jenis Expansion joint Fabric Berdasa pada Layer (Lapisan) dibagi menjadi dua :

1. Expansion Joint fabric Single Layer

Expansion Joint fabric Single Layer hanya terdiri dari satu lapisan saja. biasanya untuk type singel layer ini diperuntukkan untuk temperature rendah dibawah 200’C. sedangkan untuk lapisan yang biasa digunakan adalah Texfilm atau PTFE Black Coated , dimana kemampuan dari Expansion Joint Single Layer ini mampu handle temperature hingga 300*C

Namun Expansion Joint Fabric jg bisa digunakan untuk handle temperature hingga 500’C dengan menggunakan material khusus seperti thermalam, namun kami tidak menyarankan hal ini dikarenkan harganya yang masih sangat mahal 2x lipat diatas Multy Layer. kami menyarankan untuk handle temperature diatas 500’C lebih efisien jika menggunakan Expansion joint Multylayer

2. Expansion Joint fabric Multy Layer

Expansion Joint fabric Multy Layer sesuai dengan namanya terdiri dari banyak lapisan dan diperuntukkan untuk menghandle temperature diatas 250’C hingga 600’C.

Adapun lapisan dari expansion joint multi layer ini sendiri terdiri dari :

Inner Layer (Biasanya menggunakan Bulky glass atau bisa juga menggunakan Siltemp
Midle layer terdiri dari ceramic balngket + PTFE sheet
Outer Layer , biasanya menggunakan Tex Film, PTFE black Coated atau Rubber sheet Atau silicon cloth tergantung di area mana expansion joint ini di pasang.

Hubungi Kami Untuk Konsultasi

Berikut Spesifikasi Outer Cover yang digunakan untuk Expansion Joint fabric yakni sbb:

Silicon Cloth

Silicon Cloth Adalah material expansion joint fabrik yang paling lama digunakan, Tebuta dari campuran Composite fiberglas silicon cloth baik mempunyai kemampuan handle temperature 250’C . Silicon cloth akan maximal penggunaanya jika digunakan di passang dibagian indoor , hal ini karena Silicon Cloth tidak mempunya Anti UV. Adapun spesifikasi silicon cloth adalah sbb :

Upper Use Temperature: 250°C (Continuous Service)

Weight : 17.0 oz/yd² (557 g/m²)

Thickness : 0.43 mm

Width : 60″ (1524 mm) Nominal

Tensile Strength (Warp): 370 lbs/in (3240 N/50 mm)

Tensile Strength (Fill) : 310 lbs/in (2714 N/50 mm)

PTFE Black Coated (TexFilm)

PTFE Black Coated Adalah Material expansion joint yang yang tersusun atas Fiberclas yang di coating menggunakan PTFE. Material PTFE Black Coated mampu digunakan pada area outdor dikarenkan mempunyai UV protection. Dibanding dengan silicon Cloth, secara qualitas PTFE Black coted ini lebih baik karena mampu menghandle temperature hingga 316’C

Adapun spesifikasi dari PTFE Black Coated adalah sbb :

Upper Use Temperature: 316°C Continuous

Thickness : 0.52 mm

Tensile Strength (Warp): 500 lbs/in (4378 N/50 mm)

Tensile Strength (Fill) : 350 lbs/in (3065 N/50 mm)

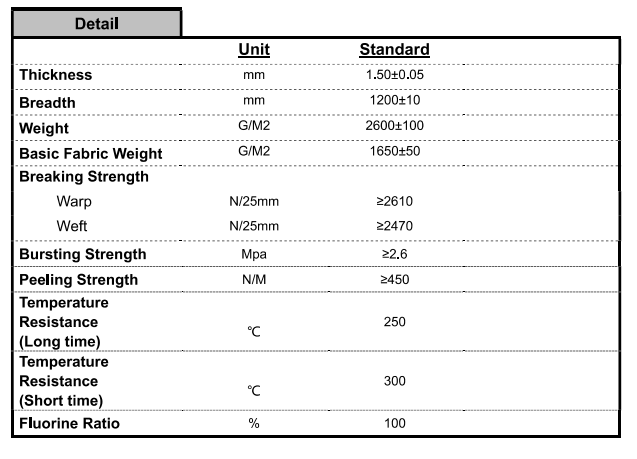

Fluorin Rubber
